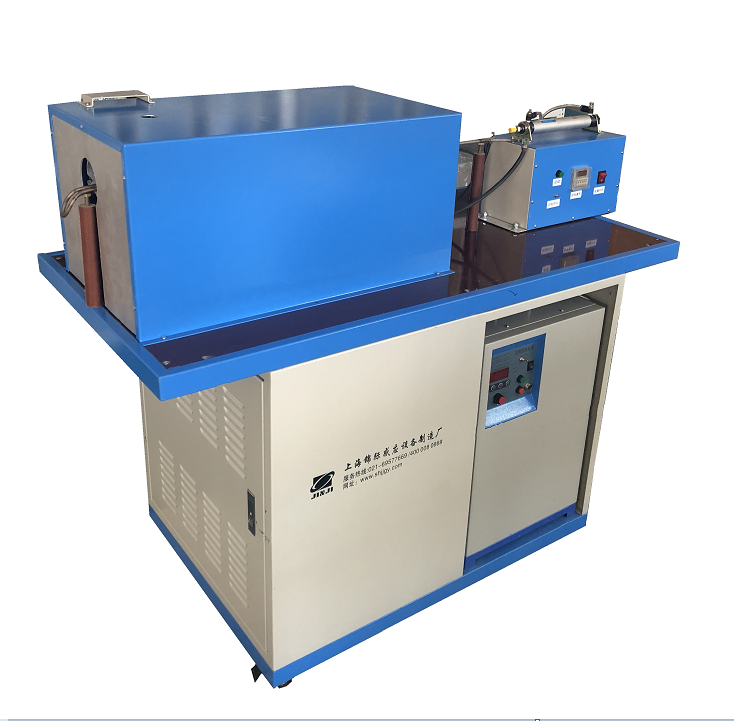

1.JJZ-110/160KW中频铜棒料加热炉主要组成:
(1) JJZ-110/160KW中频电源
(2) 补偿电容及锻造炉工作台
(3) 感应圈、导轨及外罩
(4) 气动送料机构
(5) 红外测温及控温;
(6) 排料斜坡机构;
2、 最大输入功率:110/160KW
3、 输出振荡频率:1-20KHZ
4、 输入电压:三相380V 50或60HZ
5、 负载持续率:100%
6、 冷却水要求:≥0.2MPa, ≥30L/分
7、 加热能力(KG/分):铜至700℃: 8KG
8、 台面尺寸:长2米×宽0.7米×高0.9米
9、 锻造炉重量:260KG

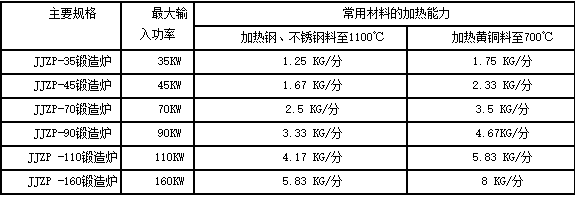

2.主要锻造炉规格及加热能力:
![](/uploads/allimg/200525/3-20052511331A54.png)

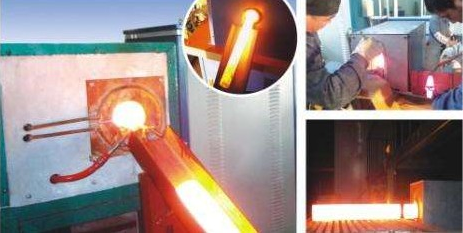

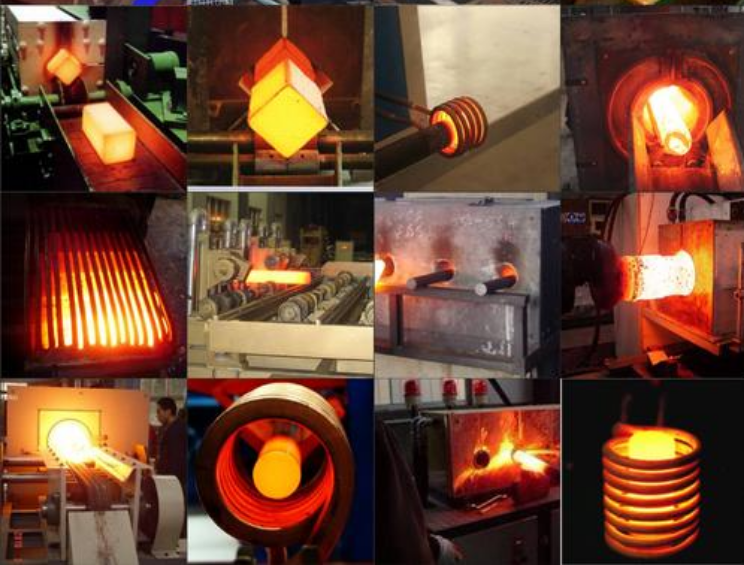

3.中频锻造炉主要应用:
中频锻造炉应用于Φ12以上钢、不锈钢、铜、铝等的规则圆棒料、方形料或其它形状毛坏料等的连续透热;即可用于料整体加热,也可用于料局部加热,如端部加热,中间部位加热等。
![](/uploads/allimg/200525/3-20052511343H95.png)

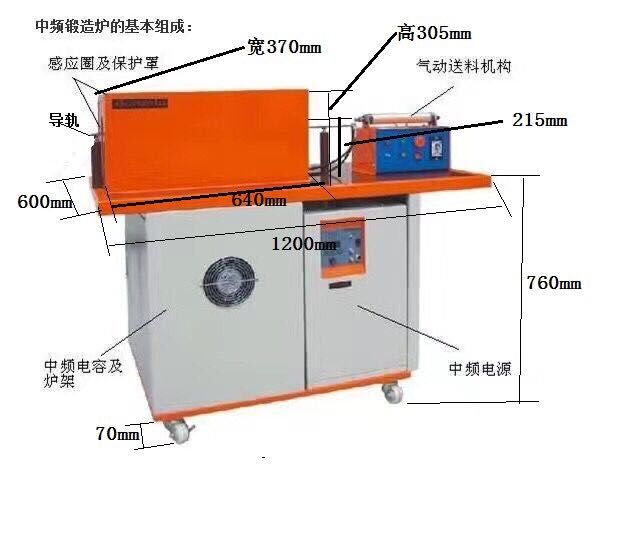

4.设备构造:
(1)包括中频电源、补偿电容箱及工作台、感应圈、送料机构等。根据不同的应用要求,还可能包括红外测温仪,控温仪及送料、卷料等装置;
(2) 频率范围大,从1KHZ—20KHZ,可根据具体加热工件的直径,选择合适的频率。
(3) 中频锻造炉整料加热时,感应圈长度为500mm –1米长,同时有多根料在加热,更加保证了透热的效果。
(4) 中频锻造炉采用连续加热方式,感应圈内部的负载比较均衡,克服了整个加热过程中,单根棒料负载从室温升至1100℃时,负载巨大的变化而引起的设备实际加热功率的巨大变化,使整个连续加热过程中,设备的实际功率都可以保证在额定功率值的85%以上,设备得以有效利用。
(5) 加热铜和铝等有色金属时,通过合理设计感应圈和电容,设备的实际功率也可以发挥到最大功率的85%以上,加热铜时达到3.5KG/KW•小时的加热能力。
(6) 对比可控硅中频,不仅体积小,维护方便,更可省电15--20%。
![1725334730113321.png](/static/upload/image/20240903/1725334730113321.png)
![1725335199104994.png](/static/upload/image/20240903/1725335199104994.png)
![1725335199344842.png](/static/upload/image/20240903/1725335199344842.png)
![1725335199103931.png](/static/upload/image/20240903/1725335199103931.png)
![1725335199167436.png](/static/upload/image/20240903/1725335199167436.png)
![1725335025107920.jpg QQ图片20180115120007.jpg](/static/upload/image/20240903/1725335025107920.jpg)
